Отсечные клапаны с пневматическим приводом: быстрое перекрытие потоков среды для минимизации утечек
При эксплуатации промышленных систем с давлением 1,6 МПа и 2,5 МПа иногда требуется отключить трубопровод полностью или отдельные его участки. Для этого устанавливают фланцевые отсечные клапаны с пневматическим приводом диаметром 15-300 мм производства САЗ «Авангард» и других изготовителей. Они относятся к запорной арматуре и могут быть разгруженными и неразгруженными по давлению (КР и КРР).
Отсечные клапаны позволяют быстро перекрывать потоки транспортируемой среды и не допускают сильных протечек и значительного ущерба. Арматура незаменима в аварийных ситуациях, а также при транспортировке ценных жидкостей и взрывоопасных газов.
Применение и особенности конструкции
Отсечные клапаны выполняют свои функции в автоматическом режиме. Они используются при монтаже следующих трубопроводов:
- сетей водоснабжения и теплоснабжения;
- систем вентиляции в различных сооружениях тепличных хозяйств;
- технологических линий промышленных предприятий.

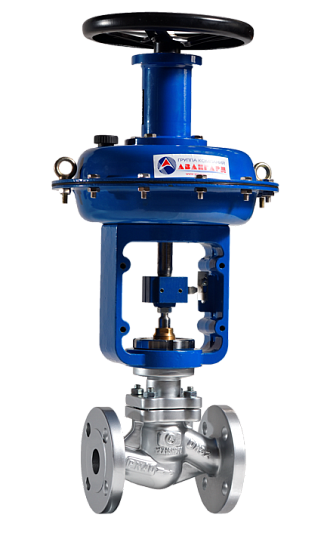

Конструктивные элементы отсечных клапанов – литые крышка и корпус, и запорный орган, состоящий из седла и плунжера. Для присоединения арматуры к трубопроводным системам применяют фланцы. Управление осуществляется с помощью МИМ, который преобразует входной сигнал в механическое движение. В результате плунжер перемещается, а односедельный клапан открывается или закрывается.
Разгруженные по давлению модели арматуры отличаются особой конструкцией дроссельного узла, благодаря которой можно сэкономить и установить менее мощный привод.
Материалы и преимущества
Для изготовления корпусных деталей отсечных клапанов применяют низколегированную литейную или коррозионно-стойкую сталь марок 25Л и 12Х8Н18ТЛ. Материалом для плунжера и седла служит нержавеющая сталь 20Х13 мартенситной группы или коррозионно-стойкая жаропрочная 14Х12Н2 с термомеханической обработкой. Минимальные утечки достигаются благодаря «мягкому» уплотнению в затворе, которое выполнено из фторопласта-4, и прокладкам из ТРГ.
Отсечные клапаны отличаются:
- длительным сроком использования;
- прочной и надежной конструкцией;
- стойкостью к механическим повреждениям и коррозии, которую у изделий из литьевой стали повышают за счет эмалевого покрытия;
- способностью выдерживать значительные нагрузки.
Арматура имеет класс герметичности класса A по ГОСТ 9544-2015 и может использоваться при транспортировке газов и жидкостей, включая аммиак, воду, нефтепродукты и масляные фракции. Температура транспортируемых сред составляет от -60 °C до +150 °C, наружного воздуха – в пределах -20…+40 °C для стандартных моделей и -60…+50 °C для изделий ХЛ.
